Щоб забезпечити обертання рулону у будь-яких умовах, всі рулонні прес-підбирачі Fendt з пресувальною камерою змінного об’єму оснащені трансмісією Additional Drive System, ADS. Чотири безшовних ремені та верхній привідний валець надійно приводяться в дію іншими привідним вальцем, розташованим прямо під ними. Широкий кут обмотування також забезпечує інтенсивне тертя між ременем та вальцем і запобігає проковзуванню.
Постійна щільність рулонів досягається завдяки підвищенню тиску.
Пресувальна камера та ремінь є основоположними елементами цього процесу
CPS забезпечує постійний тиск

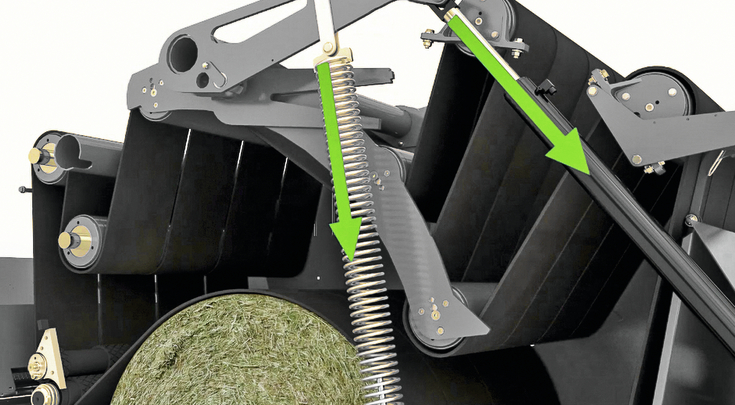

Задля досягнення найкращих результатів необхідно належним чином контролювати щільність рулонів. Тому всі рулонні прес-підбирачі Fendt з пресувальною камерою змінного об’єму оснащуються системою контролю тиску Constant Pressure System (CPS). По мірі збільшенні діаметру рулону ця система підвищує тиск задля збереження незмінної щільності рулону впродовж всього процесу формування. Стабільна щільність рулону досягається за рахунок балансу між механічними та гідравлічними компонентами. Спершу натяг ременів, спричинений великими пружинами, запускає формування ідеального рулону за допомогою високої початкової швидкості обертання та високого ущільнення внутрішніх шарів. По мірі збільшення рулонів натяг ременів передається гідравлічній системі. Два циліндри, під’єднані до замкненої гідросистеми, пропорційно підвищують натяг ременів по мірі збільшення рулонів, щоб підтримувати задану щільність. Таким чином, зовнішні шари залишаються ідеально ущільненими.
Надзвичайно міцні ремені

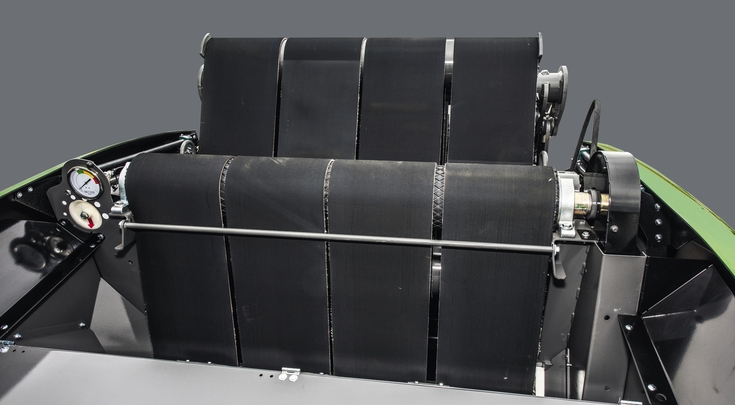

Чотири безшовних гумових та синтетичних ремені забезпечують оптимальний контакт з рослинною масою і за рахунок свого виняткового зчеплення невпинно стискають рулони з великою силою. Два спеціальних проміжних шари з синтетичної тканини означають, що ці ремені можуть витримувати високі навантаження на розтягування. Ці проміжні шари виробляються окремо і мають великий запас по довжині. Це дозволяє уникнути будь-яких проблемних стиків.

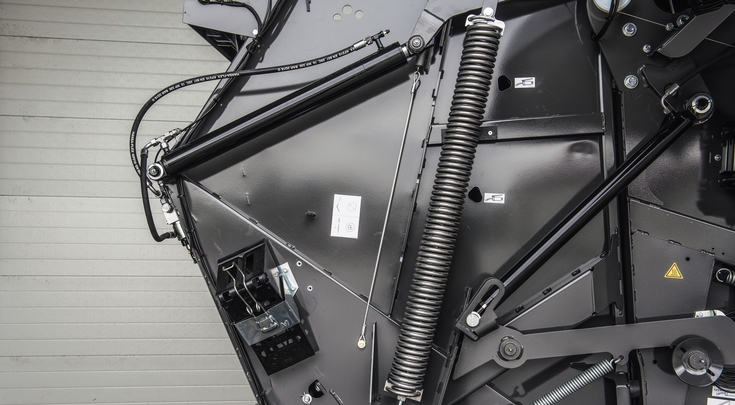

На початку процесу формування рулону тиск на ремені передається за допомогою потужних пружин.
Завдяки розумній підвісці заднього борту на хитному важелі він опускається по мірі збільшення рулону.
Чотири симетрично розташовані безшовні ремені формують рулони. Привід задіюється двома привідними вальцями, які передають саме ту силу, яка потрібна.
Два передніх несучих вальці одночасно приводять ремінь в дію. Таке подвійне охоплення вальців означає, що будь-який тип рулону надійно обертається.

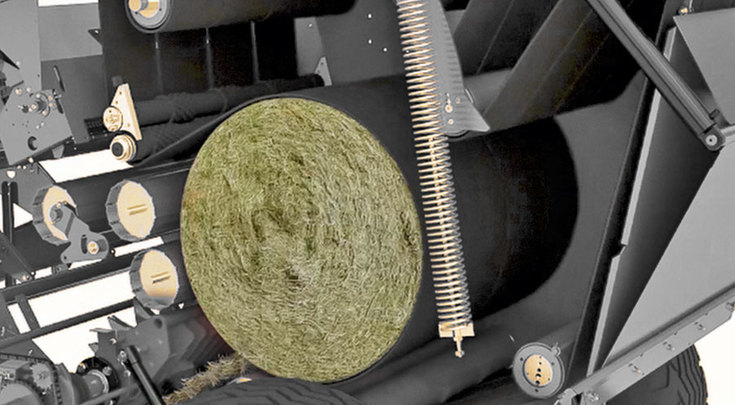

Мала камера початкового формування забезпечує надійне та своєчасне початкове обертання осередку рулону. Це створює передумови для формування ідеальних рулонів.
Наша пресувальна камера: Ідеальні рулони, кожного разу.
Під надійним контролем
Секрет ідеально ущільнених та рівномірних рулонів, сформованих у прес-підбирачах Fendt, полягає в конструкції заднього борту. Він є надзвичайно стійким та міцним, оскільки повинен витримувати неймовірно високі навантаження. Патентована гнучка підвіска пропонує небачені переваги.
Рух заднього борту

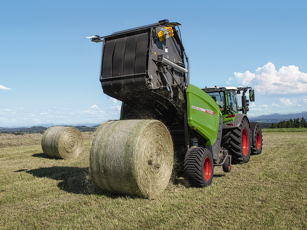

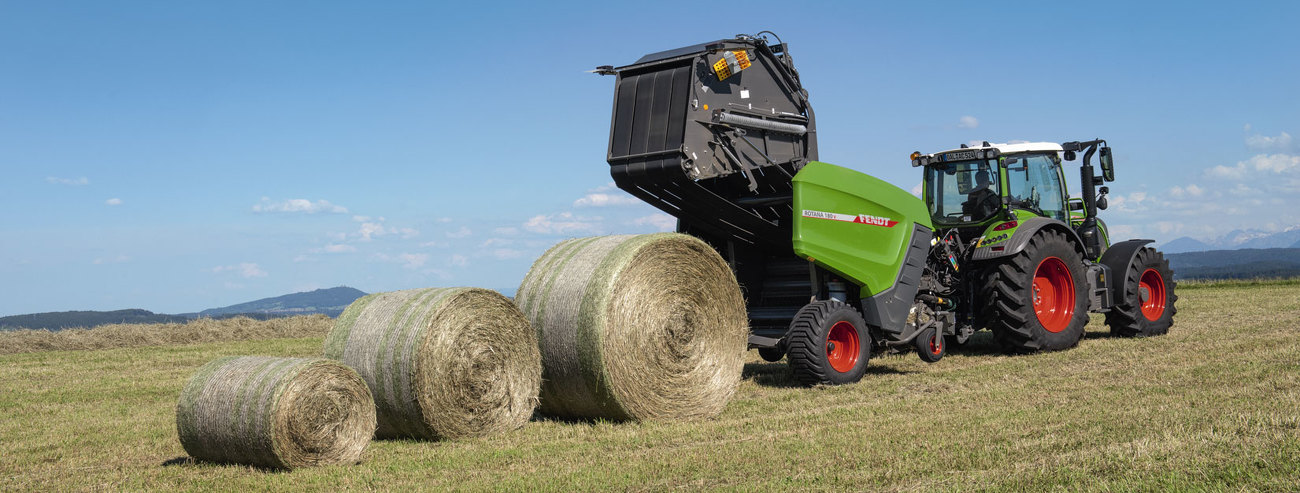

Задній борт на рулонних прес-підбирачах Fendt забезпечує ідеальну ущільнення впродовж всього процесу формування. На початку формування кожного рулону задній борт знаходиться в найвищому положенні, щоб сформувати щільний осередок. По мірі того як діаметр збільшується, задній борт механічно опускається вниз. Задній борт зміщується таким чином, щоб посунути рулон до задньої частини. Це зменшує тиск на секцію подавання. Це дозволяє підтримувати найвищу пропускну здатність при ідеальній якості рулонів. Рівномірний розподіл тиску також знижує знос компонентів.

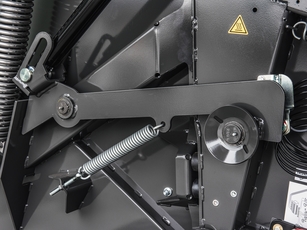

Механічний стопор заднього борту забезпечує для системи прес- підбирача з пресувальною камерою змінного об’єму постійний тиск, необхідний для формування рулонів заданого діаметру.

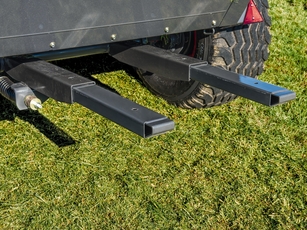

Вивантажувальна рампа для рулонів, яку можна регулювати без використання інструментів, надає рулонам потрібний імпульс та запобігає зіткненню заднього борту з рампою.
Швидке виштовхування рулонів, дуже короткі проміжки простоїв: Обмотування сіткою, оптимізоване керування виштовхувачем рулонів, а також безступінчаста коробка передач Vario на тракторах Fendt виведе вашу роботу на новий рівень.
