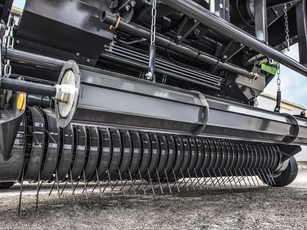

Maksymalną wydajność można uzyskać wyłącznie z idealnym podbieraczem. W przypadku pras zwijających Fendt doskonałe rezultaty zapewnia wydajny podbieracz bezkrzywkowy o szerokości 2,4 m. Zastosowanie specjalnej geometrii segmentów oraz idealnego kąta ustawienia wydłużonych palców pozwoliło na wyeliminowanie trudności związanych z kontrolowaniem toru krzywek. Podbieracz zawiera dzięki temu również mniej części obracających się i podlegających zużyciu, a tym samym pracuje bardziej płynnie i jest łatwy w serwisowaniu.
Podbieracz, który niczego nie pomija.
Podbieracz o maksymalnej wydajności
Bardzo blisko rotora
Bardzo zwarta konstrukcja podbieracza pozwoliła na umieszczenie go bardzo blisko rotora. Umożliwiło to uproszczenie procesu transportu materiału z podbieracza do rotora i przyczyniło się do lepszego przepływu materiału. Ta zaleta jest szczególnie widoczna w przypadku krótkiego i dość kruchego materiału, który jest doprowadzany do komory prasowania w sposób bardziej efektywny i bezpieczny. Optymalny przepływ materiału pozwala na idealne formowanie kolejnych bel i zapewnienie doskonałej wydajności.
Kluczowym elementem są palce
Palce to najbardziej podstawowe elementy podbieracza. Ich specjalny kąt ustawienia pozwala na zbieranie zielonek w sposób zapewniający ochronę darni. Średnica wynosząca 5,6 mm zapewnia bardzo długi okres eksploatacji. Dzięki zastosowaniu dużych zwojów palce są bardzo elastyczne. Palce są doskonale zamocowane i nie ma ryzyka ich zerwania, ponieważ naprężenia są rozłożone równomiernie.
Pięć rzędów palców
Wyeliminowanie wałków krzywkowych i dźwigni sterujących pozwoliło na uzyskanie dodatkowej przestrzeni. Dlatego właśnie podbieracz jest obecnie wyposażony w pięć rzędów palców. Aby zapewnić jak najlepsze wyniki zbierania zielonek, zastosowano bardzo małe odstępy między palcami wynoszące zaledwie 64 mm. Gwarantuje to, iż na polu nie pozostanie niezebrany materiał. Fabrycznie są montowane również dwa ślimaki transportujące.

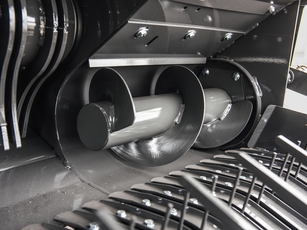

W ramach wyposażenia standardowego

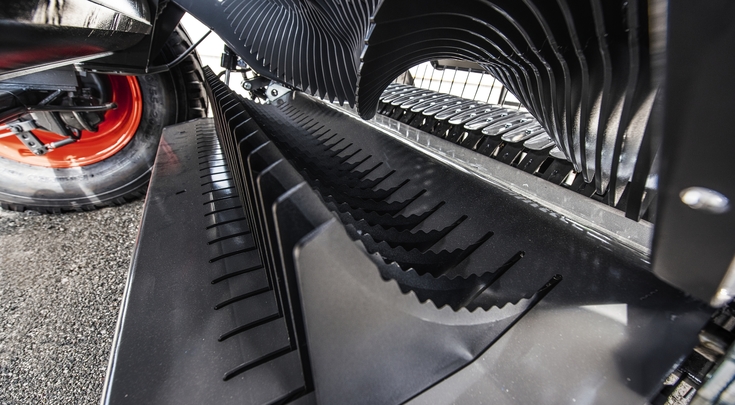

zastosowano dwa boczne ślimaki transportujące. Dzięki dużej średnicy ich wałków nigdy nie skręcają materiału, lecz doprowadzają go płynnie do wirnika.
Standardowym elementem wyposażenia
zmiennokomorowych pras zwijających jest również usprawniająca doprowadzanie materiału rolka dociskowa.

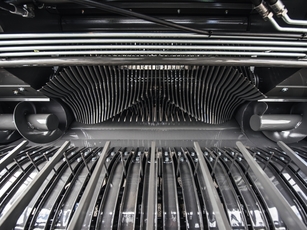

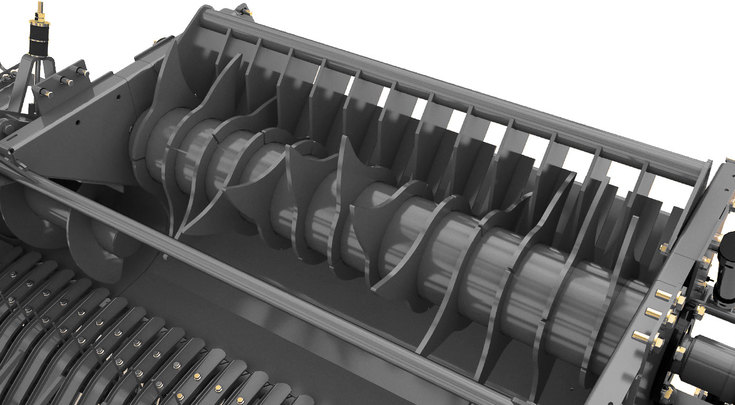

Dzięki niewielkiemu odstępowi między podbieraczem i rotorem materiał jest transportowany w sposób delikatny, a zarazem zupełnie niezawodny. Palce rotora rozmieszczone w układzie V umożliwiają
równomierne zapełnianie komory prasowania, a tym samym gwarantują formowanie idealnych bel.
Cięcie zielonek zgodnie z Twoimi wymaganiami.

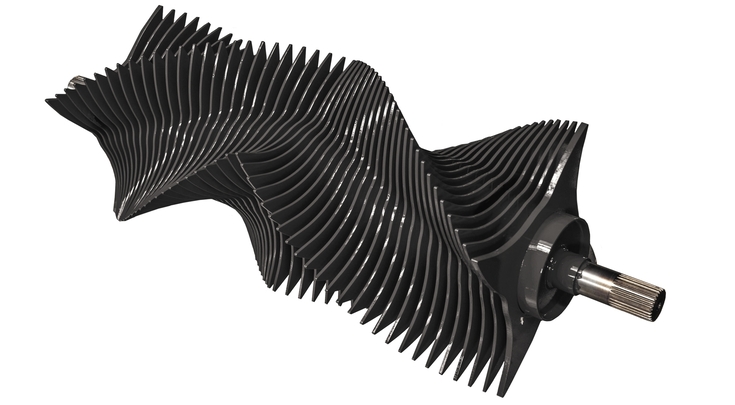

Doskonałe rotory do prac z dużą wydajnością
Cztery modele pras zwijających Fendt są wyposażone w różne rotory, które pozwalają na dobranie układu do odpowiednich zadań. Rotor pracuje z prędkością 134 obr./min. Palce przenoszące rozmieszczone w kształcie litery V zapewniają równomierne wypełnienie komory prasowania. Zależnie od klasy wydajności prasy są wyposażone w podłogę nieruchomą lub podłogę Hydroflex.
Maksymalna elastyczność: XtraCut13 i XtraCut17

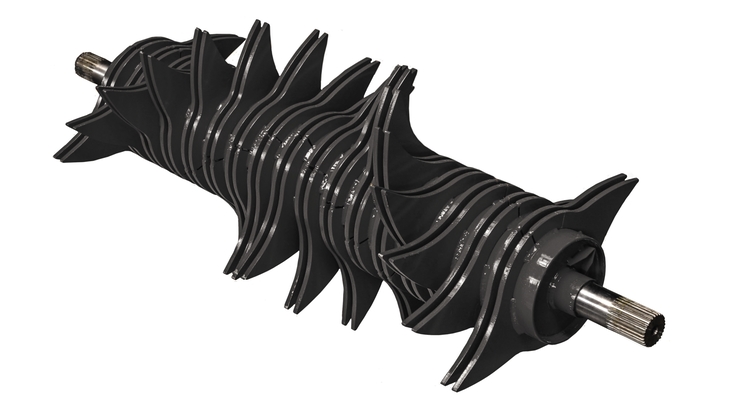

W prasach zwijających Fendt zastosowano rotory XtraCut13 lub XtraCut17. Są to modele z podwójnymi palcami, zaprojektowane z myślą o zagwarantowaniu najwyższej możliwej wydajności oraz jak najdłuższego okresu eksploatacji. Wariant XtraCut13 może pracować z zespołem tnącym lub bez niego. W modelach tych jest zawsze stosowana podłoga zespołu tnącego HydroflexControl. Rotor XtraCut17 zapewnia teoretyczną długość cięcia wynoszącą 67,5 mm z aktywowanymi grupowo nożami (0, 8, 9 lub 17). W przypadku wszystkich pras zwijających z zespołem tnącym są dostępne noże „ślepe”, które pozwalają bezpiecznie i efektywnie pracować bez użycia noży — nie występują straty materiału, a zespół tnący jest chroniony przed nadmiernym zużyciem.
Dzięki teoretycznej długości cięcia wynoszącej 45 lub 90 mm rotor XtraCut25 zapewnia ogromną wydajność i pozwala na uzyskanie cienkich warstw.
Prędkość rotora XtraCut17, wynosząca 134 obr./min, umożliwia pracę z teoretyczną długością cięcia 67,5 lub 135 mm.
Rotor doprowadzający jest dostępny ze stałą podłogą zespołu tnącego lub uchylną podłogą Hydroflex.
Za pośrednictwem układu hydraulicznego modele Rotana 160VXtra i 180VXtra mogą aktywować grupy noży 0, 12, 13 lub 25).
Płynne doprowadzanie materiału dzięki układowi HydroflexControl.

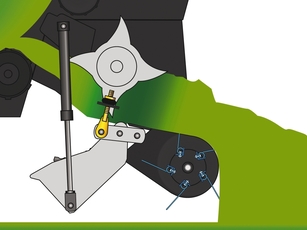

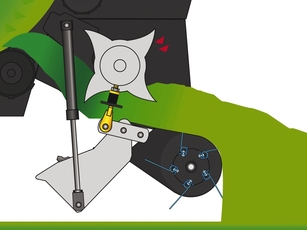

Mocowana na sprężynach, obniżana konstrukcja
Pierwszym elementem jest stałe zawieszenie podłogi zespołu tnącego znane jako „Flex”. Sprężyna może być
wykorzystywana do delikatnego odchylania podłogi zespołu tnącego w dół i w górę. W ten sposób podłoga może reagować na zmiany ilości materiału. Drugi ważny człon układu to „Hydro”. Dotyczy on układu zawierającego dwa siłowniki hydrauliczne umożliwiające otwieranie podłogi za pomocą przycisku z poziomu kabiny w celu usunięcia zatoru lub wymiany noży. Dzięki układowi HydroflexControl maszyna może poruszać się przez długi czas, zapewniając jednocześnie wysoką wydajność.

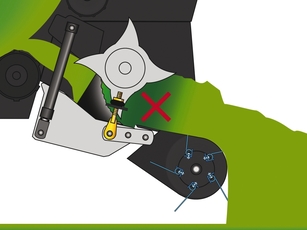

Układ FlexControl w niezawodny sposób zapobiega powstawaniu zatoru.

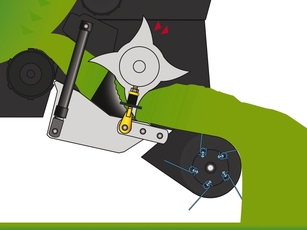

W razie ich wystąpienia tylna część podłogi zespołu tnącego jest obniżana o 500 mm.
Napęd wprawiający wszystkie elementy w ruch.
Przejrzysta konstrukcja
Po prawej stronie prasy zwijającej Fendt znajduje się napęd rotora, który jest przenoszony dwurzędowym łańcuchem. Napęd komory belowania znajduje się po lewej stronie. Wyprodukowane przez firmę Tsubaki łańcuchy cechują się najwyższą jakością i trwałością. Koła zębate z mechanizmem wolnego koła są gwarancją bezpieczeństwa: Jeśli wał napędowy zostanie zatrzymany lub rotor nagle się zablokuje, wolne koło umożliwi stopniowe zredukowanie obrotów beli. Zapewnia to niezawodną ochronę głównych elementów napędu przed uszkodzeniem spowodowanym nagłym zatrzymaniem.

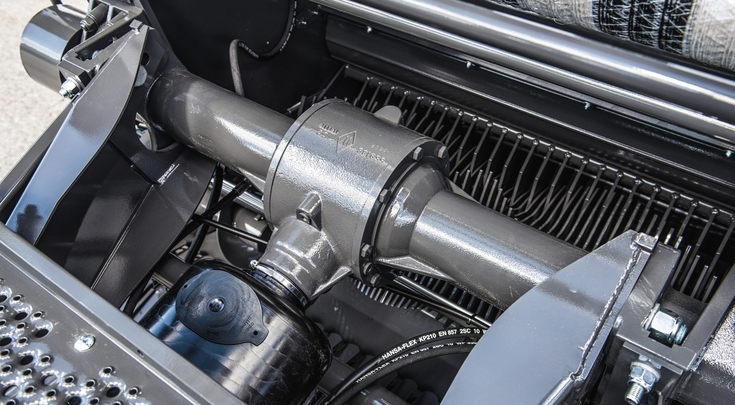

Więcej mocy dzięki przekładni Power Split
Wszystkie modele są wyposażone w przekładnię Power Split. Przekładnia Power Split opiera się na koncepcji dzielonego napędu, która zapewnia przekazanie odpowiedniej mocy do rotora i napędu komory. Prędkość na wejściu wynosi 540 obr./min. W modelach bez podłogi zespołu tnącego bezpieczeństwo gwarantuje sprzęgło przeciążeniowe z kołkiem ścinanym o momencie 1650 Nm. W modelach z zespołem tnącym układ przeniesienia napędu zabezpiecza sprzęgło z wolnym kołem o momencie 1950 Nm.
Łatwa konserwacja

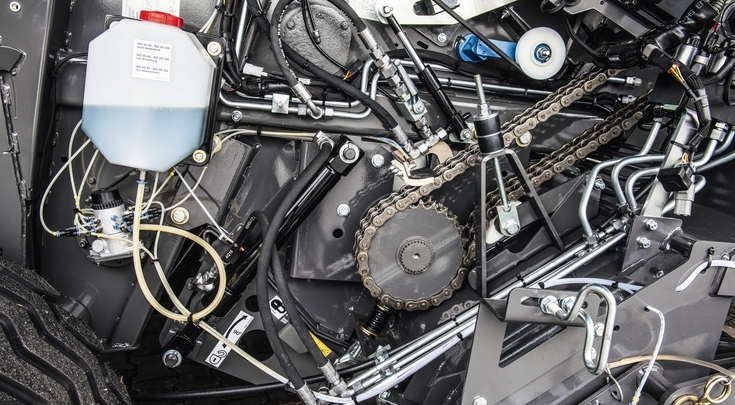

Prasy zwijające Fendt nie wymagają poświęcania dużej ilości czasu na ich konserwację. Lekkie, podnoszone klapy boczne ułatwiają dotarcie do punktów konserwacji. Automatyczny układ smarowania jest napędzany za pomocą walców. Odpowiada za niezawodne doprowadzanie odpowiedniej ilości oleju do łańcucha. Wydłuża to okres eksploatacji i zapewnia płynną pracę maszyny. Łożyska walców napędowych i prowadzących są zasilane środkiem smarnym przez centralną listwę smarowania. Przestań tracić czas na poszukiwanie punktów smarowania.

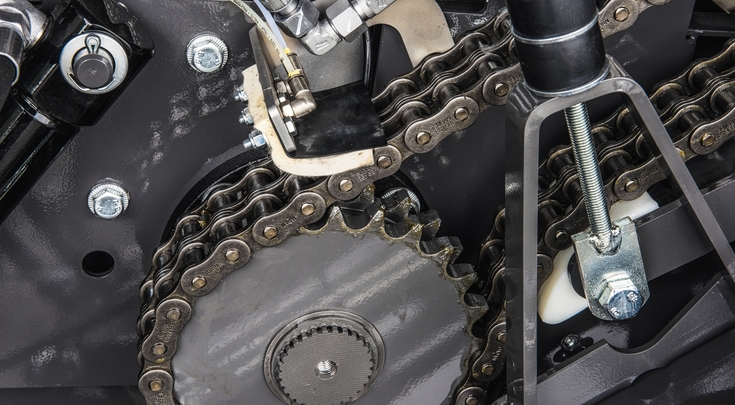

Koło zębate z wolnym kołem zapewnia ochronę zespołu napędowego przed uszkodzeniem w przypadku zablokowania rotora.
W prasach zwijających Fendt wykorzystywane są wyłącznie łańcuchy wysokiej jakości.
Przekładnia Power Split pracuje z prędkością WOM 540 obr./min.
