Fendt serii C
Materiały informacyjne
Przestronność, komfort i szerokie pole widzenia są fundamentalnymi elementami kabiny dla operatora kombajnu. Znakomite pole widzenia i optymalnie rozmieszczone przyrządy obsługowe w przestronnej kabinie Skyline ułatwiają warunki pracy i wpływają na zwiększenie wydajności. Intuicyjne menu w terminalu Vario wyświetla najważniejsze parametry kombajnu. Układy ostrzegawcze zabezpieczają Państwa inwestycję.

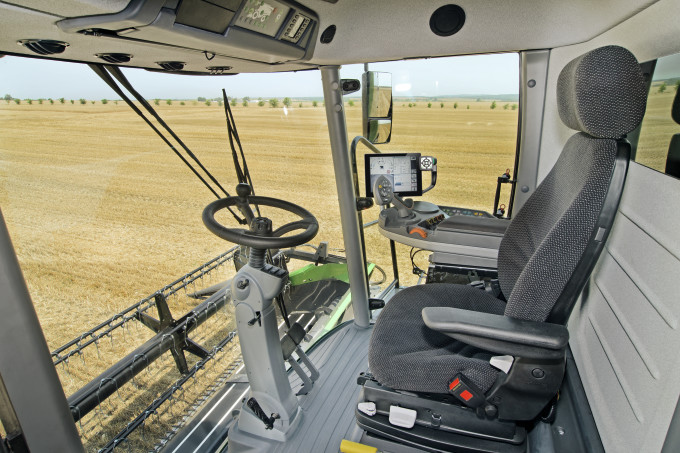

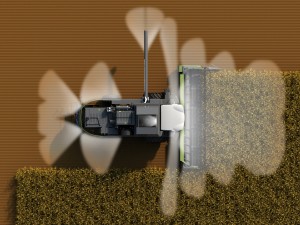

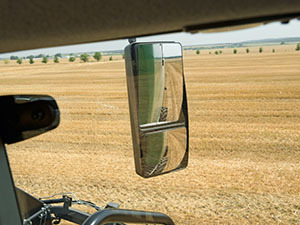

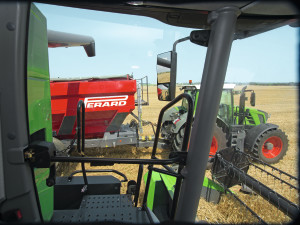

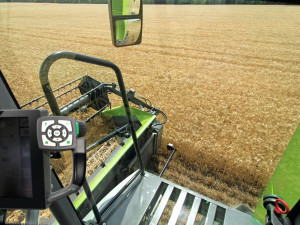

Kabina jest bardzo przestronna, a spora ilość wolnej przestrzeni wpływa pozytywnie na samopoczucie. Przyrząd żniwny, ściernisko i rura wyładowcza są doskonale widoczne, a duże, elektrycznie regulowane lusterka i należąca do wyposażenia standardowego kamera przekazująca obraz na 10,4-calowy ekran terminalu Vario zapewniają również widoczność do tyłu.

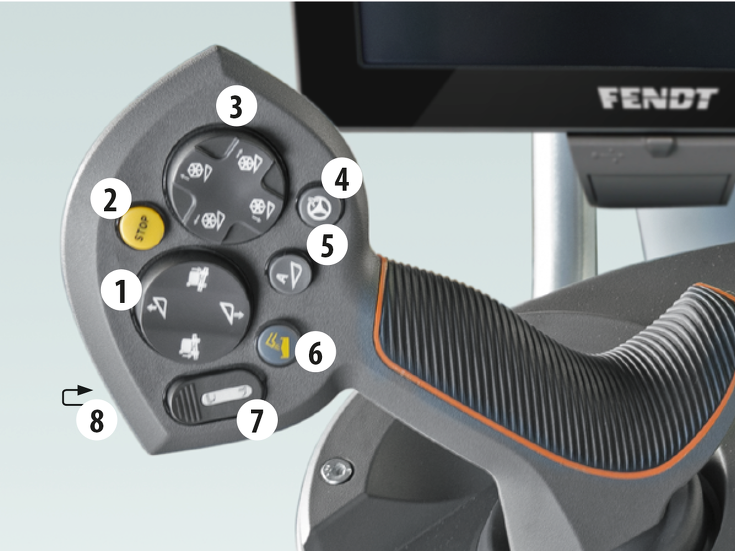

Podobnie jak w ciągnikach Fendt na prawym podłokietniku zgrupowano i intuicyjnie rozmieszczono najważniejsze elementy obsługowe. Za jego pomocą można przeprowadzić wszystkie niezbędne ustawienia maszyny. Miękka powierzchnia podłokietnika daje maksymalny komfort obsługi.
1 Pozycja przyrządu żniwnego
2 Zatrzymanie przyrządu żniwnego
3 Pozycja nagarniacza
4 Aktywacja systemu VarioGuide
5 Automatyka wysokości cięcia
6 Włączanie/wyłączanie wyładunku ziarna
7 Włączanie/wyłączanie rury wyładowczej
8 Obroty nagarniacza
1 Pozycja przyrządu żniwnego
2 Zatrzymanie przyrządu żniwnego
3 Pozycja nagarniacza
4 Aktywacja systemu VarioGuide
5 Automatyka wysokości cięcia
6 Włączanie/wyłączanie wyładunku ziarna
7 Włączanie/wyłączanie rury wyładowczej
8 Obroty nagarniacza

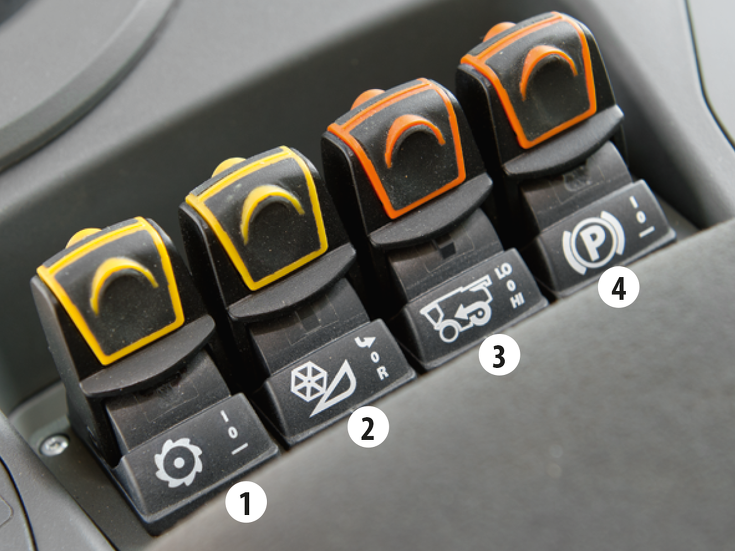

1 Włączanie/wyłączanie młocarni
2 Włączanie/wyłączanie przyrządu żniwnego
3 Włączanie/wyłączanie napędu na 4 koła
4 Hamulec postojowy

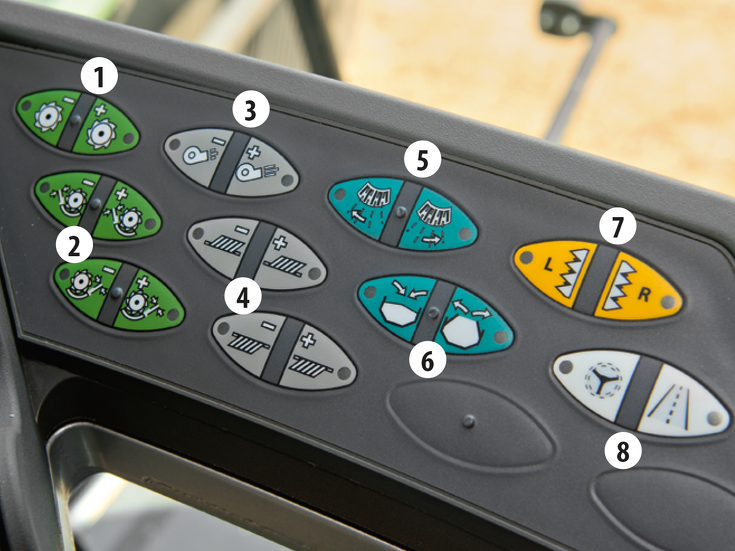

Prędkość obrotowa bębna młócącego
2 Szczelina klepiska przód/tył
3 Prędkość obrotowa dmuchawy
4 Ustawienia sit górnego/dolnego
5 Obsługa kierownic rozdrabniacza słomy (opcja)
6 Otwieranie/zamykanie zbiornika ziarna
7 Włączanie/wyłączanie kos bocznych
8 Tryb transportu/tryb oczekiwania VarioGuide

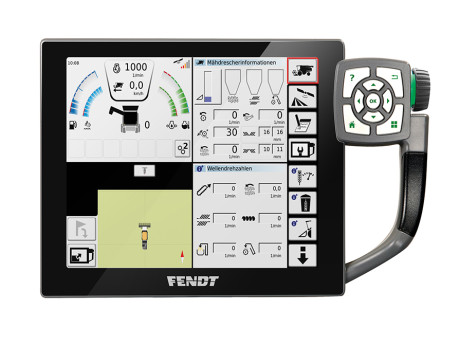

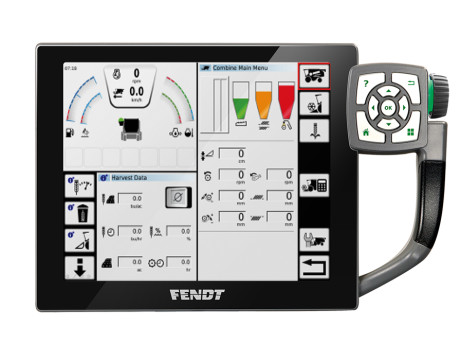

Na głównym ekranie informacyjnym, u góry po lewej stronie, jest pokazywana prędkość obrotowa silnika i prędkość jazdy. Obok niej są wyświetlane poziomy paliwa i AdBlue oraz temperatura oleju i silnika. Grafika przedstawia aktualny stan napełnienia zbiornika na ziarno oraz stan rury wyładowczej.
Obecna i wstępnie ustawiona wysokość cięcia, poziom strat ziarna na wytrząsaczach i sit oraz powrót niedomłóconego materiału mogą być wyświetlone w głównym menu. Poniżej znajdują się skróty prowadzące do ustawień kombajnu: prędkości obrotowej bębna młócącego, ustawienia klepiska, prędkości obrotowej dmuchawy i ustawienia sit. Przestawienie jest łatwe i szybkie.

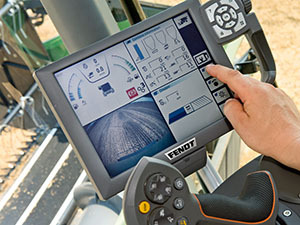

Menu Info Plus może być wyświetlane w dolnym obszarze ekranu Varioterminal. Tu można dokonywać wyboru spośród podmenu, które dostarczają dodatkowych informacji o różnych obszarach maszyny. Automatyczne prowadzenie VarioGuide również może być tutaj wyświetlane.

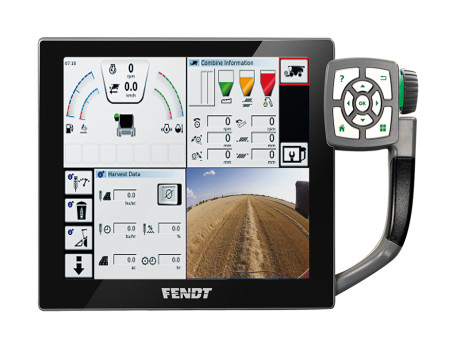

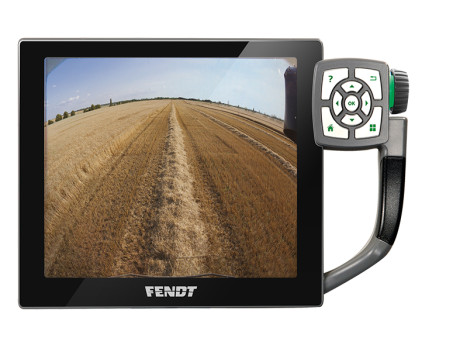

Obraz z dwóch kamer może być wyświetlany w dole wyświetlacza terminalu w tym samym czasie. Można też określić, czy obraz z kamery ma być widoczny przez cały czas, czy na przykład tylko podczas cofania. Obraz można powiększyć dotykowo, by był wyświetlany na pełnym ekranie.
