Toutes les presses à balles rondes à chambre variable Fendt sont équipées d'un système d'entraînement double (ADS) garantissant la rotation des balles quelles que soient les conditions de fonctionnement. Les quatre courroies sans fin et le rouleau d'entraînement supérieur sont entraînés en toute fiabilité par un autre rouleau d'entraînement situé directement au-dessous. L'angle d'enroulement important augmente le coefficient de contact entre la courroie et le rouleau, éliminant tout risque de patinage.
Une densité constante par une pression plus forte
Un contrôle précis de la densité des balles reposant sur la chambre de pressage et des courroies
CPS : une pression constante
Un contrôle précis de la densité des balles est essentiel pour optimiser les performances de la presse. Par conséquent, toutes les presses à balles rondes à chambre variable Fendt sont équipées du système de densité CPS (Constant Pressure System). Ce système augmente constamment la pression au fur et à mesure que le diamètre des balles augmente, de façon à ce que la densité reste homogène tout au long du processus. Ce système, alliant des organes mécaniques et hydrauliques, concourt à la formation de balles uniformément denses. Dans un premier temps, de gros ressorts de tension des courroies assurent un
bon démarrage de la balle ainsi qu'une vitesse de démarrage rapide. Après la formation de la balle, la tension des courroies est prise en charge par le système hydraulique. Deux vérins reliés à un circuit hydraulique indépendant augmentent la tension des courroies proportionnellement au diamètre des balles de manière à obtenir la densité prédéfinie. Les couches extérieures sont ainsi parfaitement compactées.
Des courroies très solides
Quatre courroies sans fin, en caoutchouc et en matériau synthétique, assurent la meilleure adhérence qui soit au fourrage ; grâce à leur exceptionnelle force de traction, elles exercent également une très forte pression sur les balles. Deux couches de matière synthétique insérées dans la courroie autorisent des forces de traction particulièrement importantes. Ces couches présentent un important chevauchement et sont indépendantes les unes des autres. Pas d'agrafes, pas de problème !

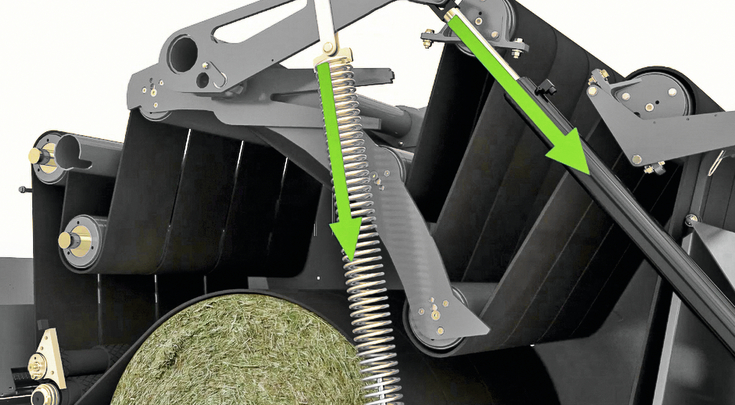

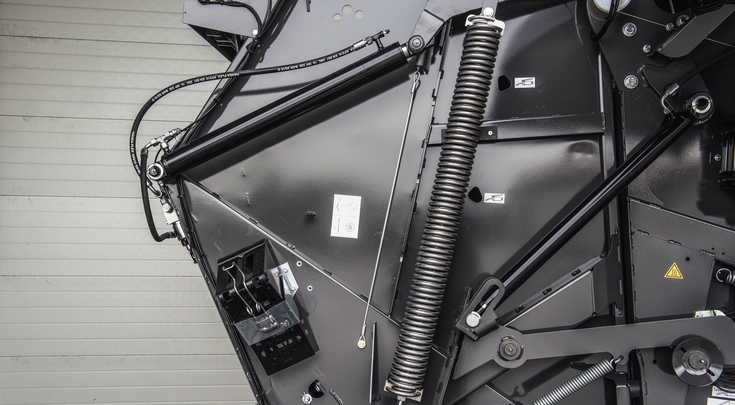

Au début du processus de pressage, la pression exercée sur les courroies est transférée par les puissants ressorts.

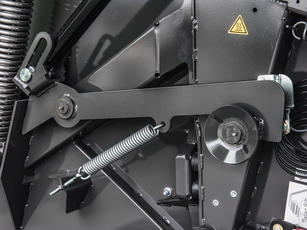

Grâce au dispositif de suspension de porte intelligent du bras balancier, la porte se déplace vers le bas à mesure que la balle grossit.

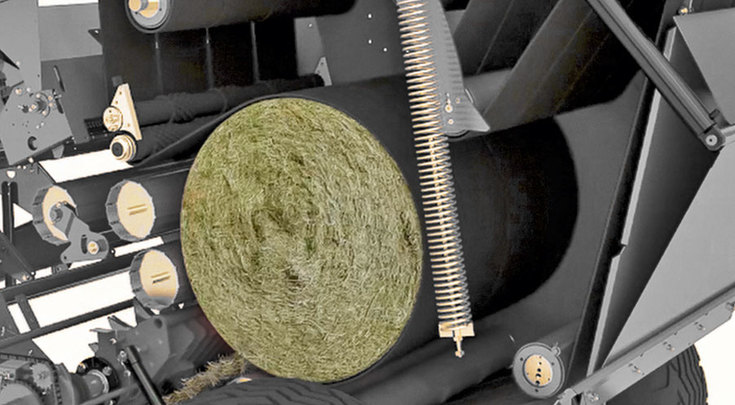

Les balles sont formées par quatre courroies sans fin disposées de manière symétrique. Le système d'entraînement est alimenté par deux rouleaux pour délivrer juste la force nécessaire.

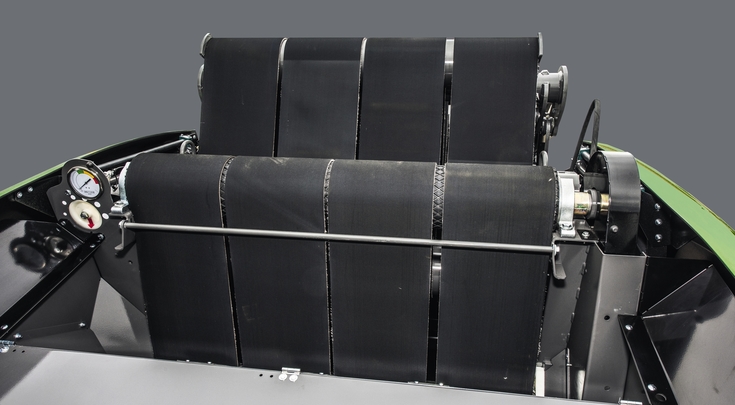

La courroie est entraînée par les deux rouleaux entraînés. L'entraînement double des rouleaux signifie une rotation parfaitement fiable, quel que soit le type de balle.
L'espace de démarrage réduit garantit la rotation du noyau très rapidement, de façon très efficace. C'est la base d'une balle parfaite.
Notre chambre de pressage : Des balles parfaites, à chaque fois.
Un contrôle qui ne laisse rien au hasard
Le secret des balles parfaitement compactes et uniformes des presses à balles rondes Fendt réside dans leur porte. Cette dernière a été conçue pour être particulièrement robuste afin de pouvoir résister à de très fortes sollicitations. La suspension souple brevetée présente des avantages significatifs.
Une porte en mouvement
La porte des presses à balles rondes Fendt garantit un pressage parfait tout au long du processus de pressage. Au début de la formation de la balle, la porte est en position haute de manière à constituer un noyau parfait. À mesure que la balle grossit, la porte se déplace mécaniquement vers le bas. La porte se déplace pour entraîner les balles vers l'arrière de la porte. La pression sur le canal d'alimentation est alors réduite. Le débit de fourrage est ainsi optimisé, tandis que les balles conservent une forme parfaite La répartition homogène de la pression réduit également l'usure des composants.
Le verrou mécanique de la porte fournit au système de pressage variable la puissance constante nécessaire pour obtenir le diamètre de balle exact présélectionné.

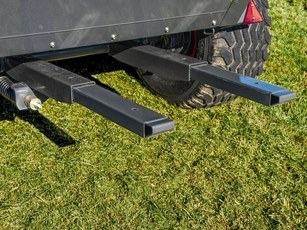

La rampe de déchargement de balle (qui peut être ajustée sans outils) donne à la balle l'élan souhaité et permet d'éviter toute collision avec la porte.

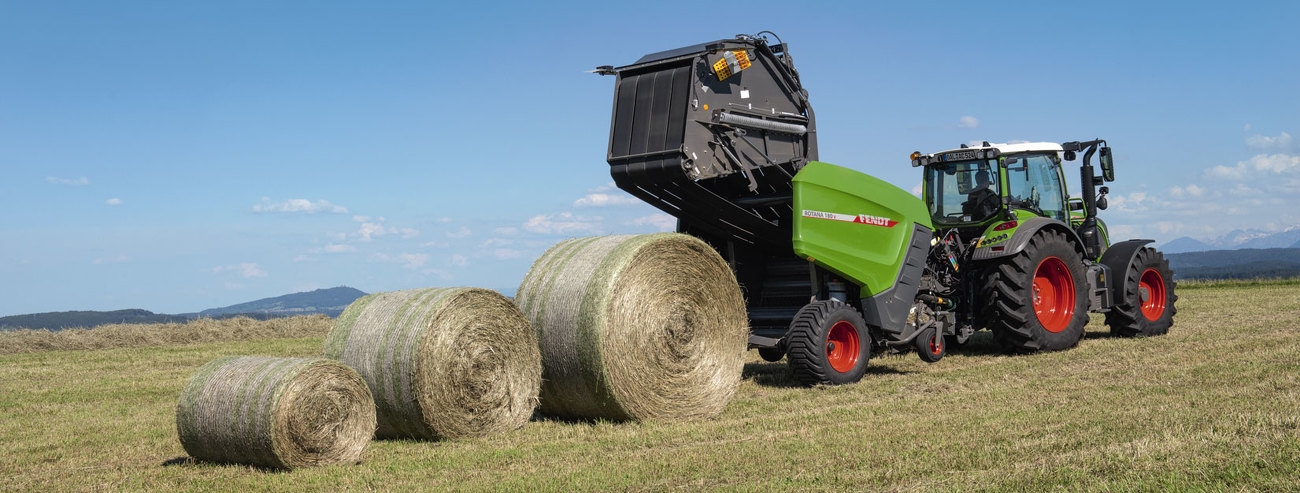

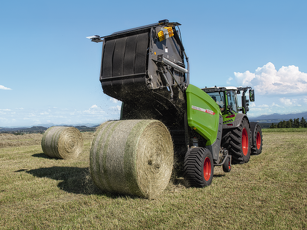

Déchargement de balle rapide, temps morts extrêmement réduits : le liage filet, la commande d'éjecteur de balle optimisée et la transmission à variation continue Vario des tracteurs Fendt propulseront votre entreprise à un niveau supérieur.
